MK3系列

分割头

MK3

将入力轴连续旋转运动转换成出力轴间歇的间歇旋转运动

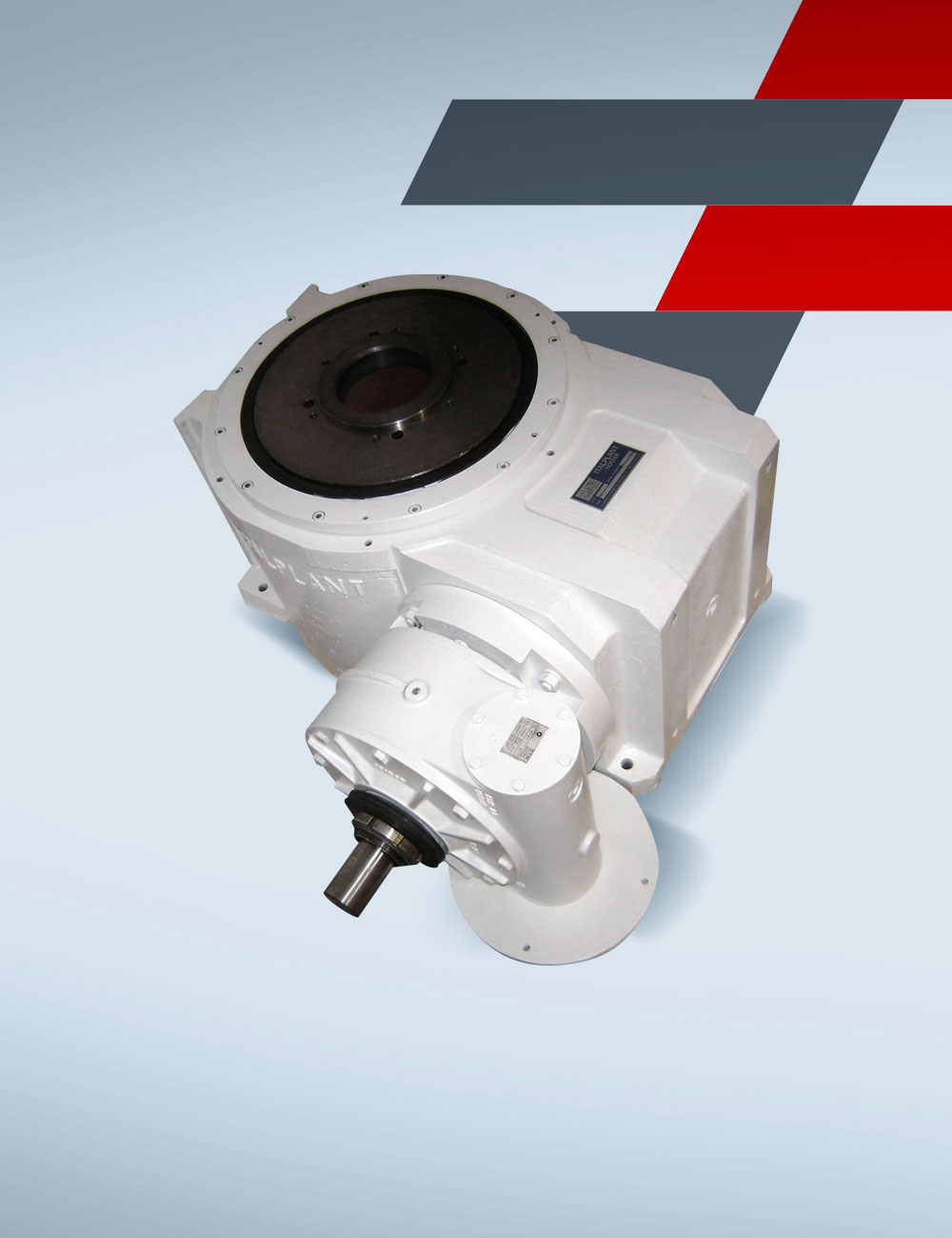

MK3 19 - foto prodotto

MK3 平行分度器用来将入力轴连续旋转运动转换成出力轴间歇的间歇旋转运动

动力传动是通过一对安装在入力轴上具有共轭轮廓的凸轮,与一组相对于出力轴等间距的辊子啮合来实现的。通过对辊子施加预应力来保证在分度运动中出力轴的精确定位。

凸轮轮廓经过完整的打磨和硬化,辊子安装在经过硬化的出力轴上,轴的两端由轴承固定和支撑。

凸轮造型被设计成至少与两个辊子啮合,这个特性与预应力避免了间隙,提高了精度和设备的使用寿命,并消除了可能出现的撞击和震动。

仅需要改变入力轴的转动方向即可实现在不改变运动特性的情况下出力轴的反向输出。

MK3系列试用于符合上述应用特性的各类自动化应用场景。

对于1-4工位的应用,MK3系列可以在入力轴转动一周(360°)时提供一个分度周期和一个休止周期。

而对于6工位和8工位的应用,MK3系列的入力轴每转动一周(360°)对应了2组分度周期和休止周期。

下载手册

性能和可靠性,自公司成立以来始终如一

    All fields marked with the symbol * are required

    平行轴振荡器

    MK3平行轴振荡器用来将入力轴的连续转动转化为出力轴的振荡运动。

    一个标准的振荡循环由入力轴一个完整的转动周期带来两个方向相反的出力运动周期,可以包括或不包括两个出力周期之间的休止周期。

    出力轴的转动(摆动)角度称之为输出行程。

    MK3系列振荡器拥有足够的潜力匹配各式各样的运动控制方案。

    该系列包含了重载凸轮轴,硬化钢凸轮和高精度预应力滚子。

    精度:在休止区间,出力轴端的辊子安装直径的重复定位精度误差为±0.025mm。而最终相对于工位的重复定位精度将进一步取决于方案设计和安装。

    MK3 Dettaglio 19

    使用部门

    MK3 系列产品的主要应用领域

    包装

    制造

    食品
